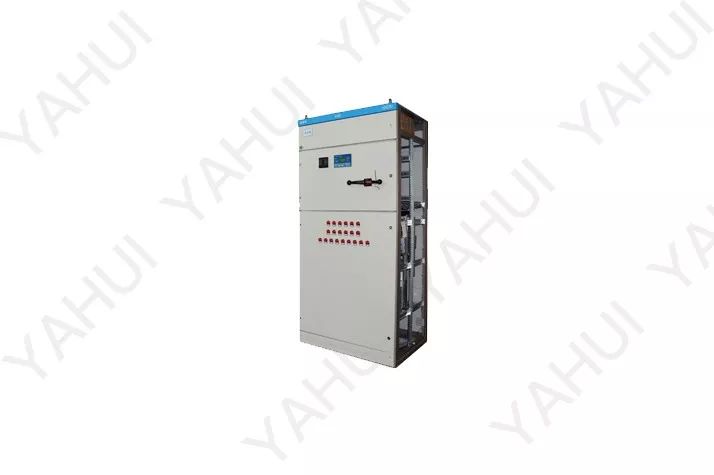

圖：YHDRG低壓無功功率補償裝置
YHDRG低壓無功功率補償裝置主要組成由低壓無功補償控制器、專用接觸器（或者晶閘管開關、負荷開關）、電容電抗器、電壓互感器、氧化鋅避雷器、熱繼電器等組成，在分級投切過程中，除專用接觸器投切電容器外，我們還可以由晶閘管和二極管反并聯組成半控式無觸點交流開關（或者采用負荷開關）來投切電容器組，他受控于一臺微電腦無功自動補償控制器，跟蹤負荷無電流的變化，對多組電容器進行快速而頻繁的投切，使受電功率因數始終保持在正常狀態，從而降低線路損耗和增加配電變壓器的有效輸出容量，優化用電質量。用無觸點交流開關投切電容器，其性能全面優于目前廣泛使用采用接觸器投切的產品。它投切是無火花、無噪音、無涌流、無過電壓。實現電流過零投切，對電網不產生污染，尤其是使用壽命長，可長時間免維護。在不要求快速而頻繁投切的場合，考慮用戶投資成本，采用接觸器投切有著結構簡單，維護方便，成本低等優點，同時采用具有高的抗涌流能力的真空接觸器，不產生重?fù)舸┖蛷椞?/span>
在高低壓無功補償裝置中電抗器串聯在電容器組回路中，用于抑制高次諧波電流，限制合閘涌流：
用于抑制5次及以上諧波電流時，電抗率可按4.4%-6%配置
用于抑制3次及以上諧波電流時，電抗率可按12%-13%配置
僅用于限制合閘涌流時，電抗率可按0.1%-1%配置
- ?根據供電母線的電壓，無功需求或者功率因數情況，自動投切電容器組，跟蹤負荷的變化情況進行無功補償，從而提高功率因數，改善供電質量，降低電能損耗。
- ?特殊設計兼顧濾波功能：隨著電力電子技術的廣泛應用，現代工礦企業的非線性負荷產生的高次諧波進入電力系統，引起供電電壓波形畸變，是電力設備損耗增加、溫度升高、絕緣老化、縮短設備壽命，對通訊系統產生干擾，對電子式保護裝置產生誤動，加大計量誤差，影像設備正常運行。同時高次諧波還可能因?yàn)殡娙萜鹘M的配置不合理而造成系統濾波放大，甚至產生并聯諧振，損壞供用電設備，或者放大進入電容器組的諧波電流，使電容器組過載發生故障。針對這種情況，我們通過用戶提供的現場諧波資料，設計成無功補償兼濾波支路，補償無功功率，同時對諧波電流形成低阻抗通道，有效吸收高次諧波，是諧波降低到國家標準（GB/T14549-1993）允許的范圍內，從而改善供電電能質量。
