YHDOS斷路器在線監測裝置

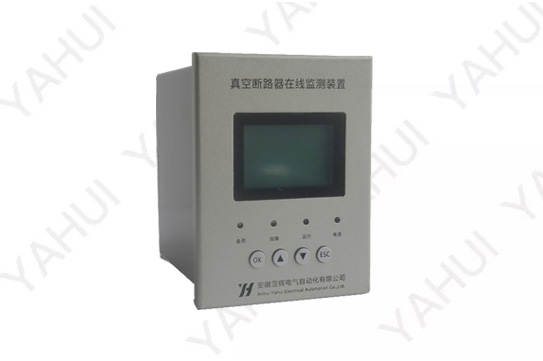

圖：YHDOS斷路器在線監測裝置
產品概述
YHDOS真空斷路器在線監測裝置是一種能夠在線監測高低壓設備的絕緣狀態，該裝置的使用為診斷真空斷路器、早期缺陷和事故隱患、控制突發性絕緣事故、監測電氣設備絕緣性能的好壞提供了有效的信息。真空斷路器在運行過程中真空度會逐步下降，真空泄漏到一定程度，分合閘時開關柜會發生爆炸，嚴重者波及整個高壓柜室連環燒毀。盡管國家執行了定期檢修制度，但因現場對真空度無法檢測，只能通過破壞性高壓試驗驗證，由于國內真空泡技術水平的限制，兩次檢修期間發生真空泄露導致開關爆炸時有發生，給用戶造成了慘重的損失。事實上，真空斷路器復雜的密封結構也不允許用戶進行常規手段進行檢修。真空度在線監測已經成為一次設備狀態檢修的重要組成部分，國際國內眾多電力專家都在為之努力而沒有攻克。
本產品通過非接觸式傳感器實時捕捉運行狀態中的真空斷路器（以下簡稱VCB）在真空度下降時發生的特征變化，在VCB發生真空泄漏初期及時告警，提醒運行人員及時處理，杜絕因真空泄漏導致的開關爆炸。真空度在線監測裝置的誕生徹底釋放了運行檢修人員的精神壓力。
功能特點
- ?設備絕緣實時真實：高低壓設備在線監測技術不受設備運行情況和時間的限制，可以隨時對設備絕緣狀態進行實時監測，其檢測結果更符合實際情況，更加真實和全面，一旦設備出現缺陷，能及時發現并跟蹤進行人為處理
- ?可升級無線通訊模塊進行通訊，避免了繁雜的現場布線。同時又具有良好的抗干擾性、穩定性和可靠性；系統可以根據現場布局進行靈活配置，動態增減監測裝置類型和數目，可監測通訊異常、監測裝置異常、數值超限報警等，可以及時發現和排除系統故障，系統自動記錄設備采集的有效數據并通訊上傳，可以方便調用歷史時期的數據以便查看和了解系統運行的歷史狀態
- ?采用高性能的單片機控制管理，液晶顯示屏顯示被測設備當前運行狀態。當診斷出運行設備故障時，可驅動指示燈、蜂鳴器同時報警、告警繼電器動作，以便于設備維護人員及時了解真空開關等絕緣狀態
