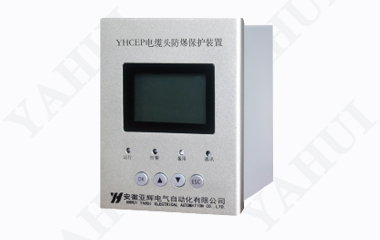

圖：YHCEP電纜頭防爆保護裝置
產品概述
開關柜在內部發生短路故障時，必然出現電弧光的現象，按照IEC-62271-200標準和 IEEEC37.20.7標準規定開關柜能承受內部放電燃弧的時間僅為100ms。弧光放電時燃弧時間 與對設備造成的損壞程度關系如下:不同燃弧持續時間下對設備造成的損壞當使用傳統時間梯度 或基于保護配合閉鎖的保護原理時，傳統的繼電保護系統不能在規定時間內切除燃弧故障。為了應對上述故障，安徽亞輝電氣自動化有限公司根據國內外實際應用情況，針對國內電力系 統保護的特點，研發生產出了YHCEP系列電纜頭防爆裝置，YHCEP系列電纜頭防爆裝置為主動 型電弧故障保護設備，能顯著降低電纜頭發生電弧事故時產生的高溫及電動力對設備的破壞和影 響。與傳統電流保護相比較，配套此類電弧故障保護設備能更快的檢測到內部電弧故障，迅速抑 制故障電弧，降低電弧對配電設備損壞，YHCEP系列電纜頭防爆裝置動作時間為7ms，斷路器動 作時間為35-80ms，可以在100ms以內切除故障。
功能特點
-
?動作迅速可靠
采用了特殊算法，可以在短時間內判斷弧光變化信號和電流變化信號并迅速出口，從發現故障到 出口跳閘時間間隔優于10ms，確保開關柜內設備的弧光在100ms以內切除。根據弧光產生時的特 點，裝置采用弧光和電流雙重判據，判據簡單且可以有效 的保證動作的準確性。
?電氣性能強大
故障弧光探頭采用石英晶體、連接線采用光纖，具有超強的電氣隔離效果。裝置完全滿 足EMC的 標準，保證了弧光保護系統的整體穩定性和動作的可靠性。
?信息記錄完整
裝置跳閘后，可以詳細記錄動作時刻的三相電流值及故障詳細信息
