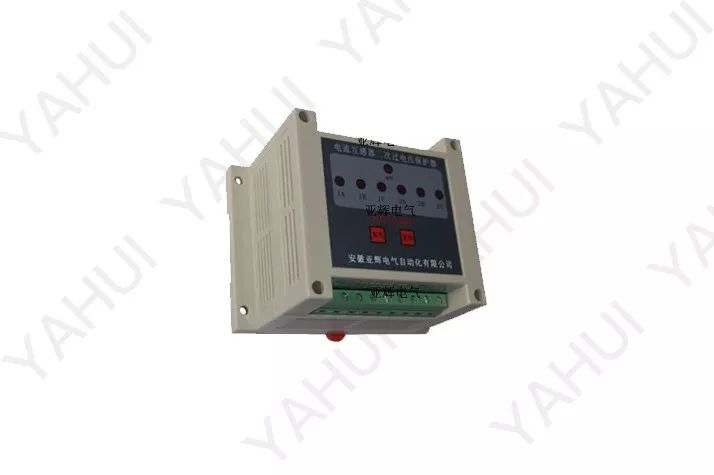

圖：YHCTB電流互感器二次過電壓保護器
產品概述
電流互感器（CT）在電力系統中，廣泛應用于一次測量與控制。正常工作時，互感器二次側處于近似短路狀態，輸出電壓很低。運行中如果二次繞組開路，或一次繞組流過異常電流（如雷電流、諧振電流、電容充電電流、電感啟動電流等），都會在二次側產生數千伏甚至上萬伏的過電壓。這不僅給二次系統絕緣造成危害，還會使互感器過激而燒損，甚至危及工作人員的生命安全。
針對以上隱患，亞輝電氣開發了YHCTB電流互感器二次過電壓保護器，產品用于電流互感器二次側由于各種異常引起的過電壓保護。該保護器并接于電流互感器二次繞組的兩端，正常運行時泄露電流極小，呈高阻狀態。由于漏電流極?。ㄐ∮?mA），對該回路保護動作值和表計準確精度的影響可以忽略不計。
功能及特點
當電流互感器二次回路開路或一次側繞組出現異常過流時，在二次繞組中產生的電壓高于正常運行電壓，（其數值取決于電流互感器本身參數和運行工況），YHCTB系列保護器能將過電壓時間限制在20ms內，從而徹底避免了過電壓危害并可靠地將二次繞組短路并發光提示，同時提供一組閉鎖差動遙信接點。故障排除后，將其復位即可重復使用，動作壽命可達萬次之多。避免了保護動作后更換保護器的麻煩，運行更加方便。
