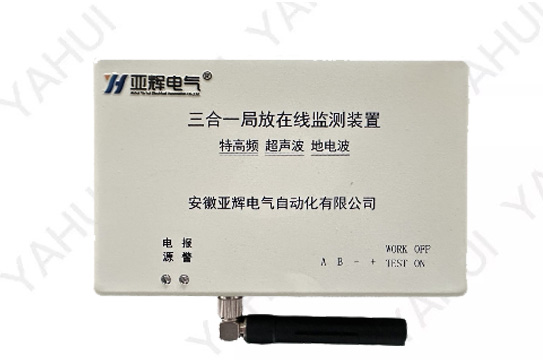

高壓開關柜局部放電監測裝置通過檢測伴隨局部放電而產生的電磁波輻射并自動確定現場局部放電的實際檢測頻率，隨后將檢測的局部放電的放電次數和放電頻次上傳至服務器。為了適應GIS、變壓器、開關柜、電纜的不停電狀態檢修工作的發展要求，基于物聯網、智能傳感器等智能化技術，實現不停電狀態下的電力設備運行狀態監測，通過暫態地電壓（TEV）、超聲波（AE&Ultrasonic）、特高頻（UHF）、溫度等智能傳感器監測技術、實現對變壓器、GIS、開關柜、電力電纜運行狀態的智能感知；通過智能診斷算法，實現監測數據的智能分析、設備狀態的智能診斷，實時掌握運行狀態，及時發現缺陷問題，為運維人員制定檢修策略提供數據支持，有效避免突發停電、火災以及人身、設備傷害事件的發生。
-
?特高頻法
電力設備絕緣體的絕緣強度和擊穿場強都很高，當局部放電在很小的范圍內發生時，該擊穿過程會很快，并且在擊穿過程中會產生上升沿很陡的局部放電脈沖電流，其上升時間為ns級，并激發頻率高達數GHz的電磁波信號。因此，可以運用超高頻傳感器監測電氣設備內部局放電流激發的電磁波信號對開關柜的局部放電情況進行評估。由于超高頻傳感器所接收信號頻率高、檢測頻帶寬、靈敏度高，因此受外界干擾影響小，可以極大地提高開關柜局部放電檢測的靈敏度與可靠性
?暫態地電波法
當設備發生局部放電現象時，帶電粒子會快速地由帶電體向接地的非帶電體快速遷移，如柜體，并在非帶電體上產生高頻電流行波，且以光速向各個方向快速傳播。受集膚效應的影響，電流行波往往僅集中在金屬柜體的內表面，而不會直接穿透金屬柜體。但是，當電流行波遇到不連續的金屬斷開或絕緣連接處時，電流行波會由金屬柜體的內表面轉移到外表面，并以電磁波形式向自由空間傳播，且在金屬柜體外表面產生暫態地電壓，而該電壓可用專門設計的暫態地電壓傳感器進行檢測。暫態地電波法的優點是可帶電安裝
?超聲波法
電力設備內部產生局部放電信號的時候，會產生沖擊的振動以及聲音。通過在設備腔體外壁上安裝超聲波傳感器來測量局部放電信號，從而判斷內部是否存在局部放電信號。該方法的特點是傳感器與電力設備的電氣回路無任何聯系，不受電氣方面的干擾，但在現場使用時易受周圍環境噪聲或設備機械振動的影響。由于超聲信號在電力設備常用絕緣材料中的衰減較大，超聲波檢測法的靈敏度和范圍有限，但具有定位準確度高的優點
